LMS SCADAS數據采集系統可為用戶提供所需的數據質量和格式,在實驗室內或者在現場進行所有類型的噪聲、振動以及疲勞耐久性測量。用戶可以根據自身的需求使用LMS SCADAS系統,將其作為獨立記錄儀或數據采集前端連接到個人電腦。將LMS Test.Lab與LMS Test.Xpress軟件無縫集成,有助于用戶加速測試設置,并正確的提供格式化的結果。LMS SCADAS具備一流的數據采集功能,可以為用戶提供可靠的測試結果和最佳測試效率。
LMS SCADAS XS
概述
LMS SCADAS XS是用于振動噪聲測試的數據采集系統,除了支持6或12個模擬輸入通道(可用于電壓、ICP和TEDS傳感器),還額外支持3D雙耳麥克風輸入和立體聲回放、3D數字人工頭輸入和回放、雙通道模擬轉速、數字CAN總線以及GPS信號。
小巧便攜的SCADAS XS提供了非常靈活的測試方法,可讓測試工程師不依賴計算機或工作站而直接進行測試,這個需求隨著LMS Smart控制平板電腦的應用而得以實現并加強,使得SCADAS XS無需傳統電腦,就可進行現場測試數據的驗證。其堅固的設計可以在惡劣環境中抗振抗沖擊。優秀的電池續航能力可讓用戶使用一天而無需充電。
SCADAS XS是振動噪聲工程師或技術員的專用工具:既可在獨立模式下使用,也可與平板電腦或PC連接作為前端在試驗室或室外移動測試使用。
精巧、便攜的解決方案
擁有12+測試通道
6小時以上的電池續航時間(正常使用情況下)
通道設置、監控和數據驗證均可在線完成
可在獨立模式下實現數據回放
除在獨立模式下使用,也可與平板電腦或PC連接作為前端使用

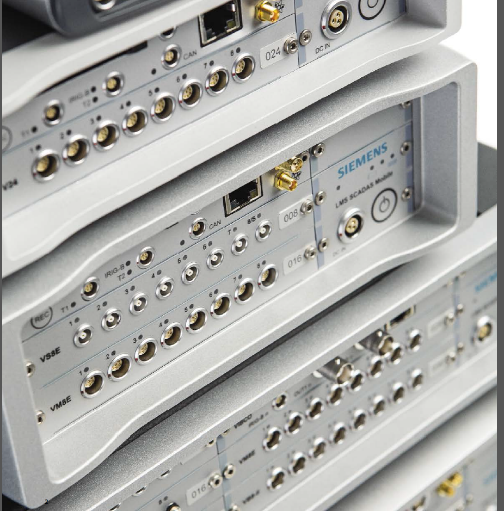

LMS測試系統集高品質與多性能于一身,已成為測試領域的領航者。它設計緊湊、抗沖擊性能好,支持多種信號輸入,并可實現高速采集。LMS SCADAS Mobile全面支持LMS Test.Lab和LMS Test.Xpress測試軟件,在振動、噪聲和疲勞方面都有著廣泛的應用。另外,它還支持振動控制試驗,硬件上自備緊急停機功能。
單機箱可容納8至216個通道
輕巧、便攜,可靈活使用
可在惡劣環境和高溫條件下使用
抗振抗沖擊符合MIL-STD810F標準
支持主從機箱分布式連接,輕松擴展
支持直流供電
無風扇,專門為噪聲測試打造的靜音系統
支持IRIG-B和CAN總線信號
單通道采樣率最高204.8kHz
24位模數轉換
150dB動態范圍
標配2個轉速通道,2個信號源輸出通道
網線接口
LMS SCADAS Recorder
概述
LMS SCADAS Recorder是智能化的獨立數據記錄儀,無論是在試驗室還是試驗現場,均能通過無線平板電腦連接至前端系統進行采集控制。數采功能與分析功能的無縫集成在極大程度上保證了數據一致性,并允許用戶方便可靠地比較數據。這使LMS SCADAS平臺能勝任更加復雜的數據采集與分析任務。
無線平板電腦通過藍牙連接前端系統,允許用戶在測試的同時對數據進行檢查。這種先進的遠程控制技術允許用戶查看和監控數據記錄,甚至在必要時現場更改設置。
SCADAS Recorder可以避免無效的盲目數據記錄,從而節約了用戶的時間,并保證了數據采集的正確性。內置的UTP接口允許操作者無論是在試驗室還是試驗現場均能方便地組成PC-數采系統,通過UTP接口將采集到的時域數據直接傳輸至PC硬盤,并進行在線顯示和處理。
增強式LMS SCADAS Mobile硬件系統
現場數據直接驗證,提高數據質量,避免錯誤和試驗返工
數據自主記錄至閃存卡
無線藍牙連接,平板電腦遠程控制
LMS SCADAS Durability Recorder
概述
疲勞耐久測試必須具備高品質的連線和堅固的連接器以保證數據采集的安全性。LMS SCADAS Recorder上可靠的LEMO接頭保證了連線的抗振性。它依據MIL-STD-810F而設計,堅固可靠,可以抵御各種惡劣的外部環境、振動及沖擊。
專用于耐久性測試的LMS SCADAS Recorder內置靈活的萬能信號調理模塊。單一機箱可以完成多達72通道的數據采集,從而讓用戶輕松應對各種測試任務。
8通道LMS SCADAS耐久性測試的萬能模塊內置各種信號調理功能,可用于記錄各種載荷數據,完成各類傳感器的信號調理,包括:
常規應變片
交流橋路,LVDT和RVDT型傳感器
力傳感器、壓力傳感器、電位計
電容式、壓阻式及MEMS加速度計
ICP型傳感器(支持IEEE1451.4標準TEDS智能傳感器識別)
15V有源傳感器
4-20mA變速器
主要特點:
獨立于PC工作的智能、安全的數據記錄儀
設計輕巧、易于安裝
可擴展的多通道系統
惡劣工況下完美表現:基于MIL-STD810F設計、抗振可達7.7grms,抗沖擊力達60gpk
防水防塵:IP32或IP54防護等級
采用抗振的LEMO線纜接頭:基于MIL-STD-810F設計,至少5000接插次數
具備24位A/D精度
運行溫度:-20°C至+55°C
無活動部件或風扇:降低工作時的故障風險
低耗電量:每通道低于1瓦
靈活的電源支持:內置電池,車載直流電池或交流電源充電
靈活的設置:提供前板連接頭
LMS SCADAS Lab
概述
LMS SCADAS Lab為試驗室專用的19"機箱,測試通道可以從8通道擴展至1000通道以上,由AC電源供電。每秒14M的采樣點以及單機箱最高480通道的高密度集成能力保證了出色的數據采集性能。
系統自帶多種信號調理模塊,并配有多種接口如BNC,CAMAC和Sub–D接口等。全彩色的LED指示燈動態顯示通道狀態,并能自動顯示激活的采集通道。
適用于大通道試驗室測試
同時適用于試驗室測試和外場測試
主要特點
19"標準機箱
支持8至上千通道的擴展
單機箱可容納多達480個通道
可以與SCADAS Lab/Mobile/Recorder主機箱進行任意組合
主從機箱配置時采用1.25GB光纖,可使用長光纖形成分布式配置
內置校準源用于系統和模塊校準
每通道最高采樣率可達到204.8kHz
24位ADC(模數轉換)
150dB動態范圍
高傳輸速率
工業級元器件,安全可靠,工作溫度范圍大
